红外对管应用

2020-10-16 10:51:11 1041

红外对管是红外线发射管与光敏接收管,或者红外线接收管,或者红外线接收头配合在一起使用时候的总称。在光谱中波长大于0.76微米的一段称为红外线。

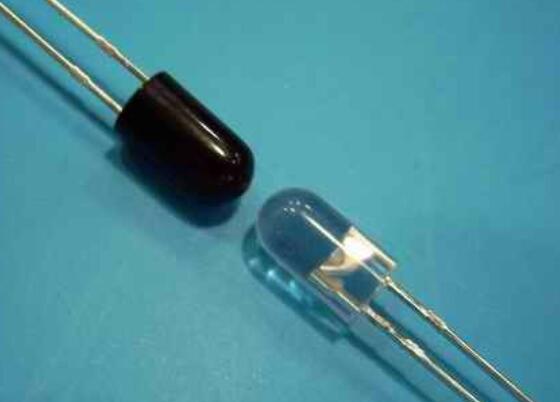

红外线对管是分为红外线发射管与红外线接收管,也是常见的红外发光二极管,其外观和发光二极管LED类似。

  发射红外线去控制相应的受控设备时,其控制的距离与发射功率成正比。为了便于提升红外线的控制距离,红外线对管工作于脉冲状态,由于脉动光(调制光)的有效传输距离与脉冲的峰值电流成正比,只需尽可能提升峰值Ip,就能提升红外线的发射距离。提升Ip 的方式,是减少脉冲占空比,即缩小脉冲的宽度т,一些彩色电视红外线遥控器,其红外发光二极管的工作单脉冲中空比约为1/4~1/3;一些电器产品红外线遥控器,其占空比是1/10。减少冲占空比还可使小功率红外发光二极管的发射距离大大增加。常见的红外发光二极管,其功率分为小功率(1mW~10mW)、中功率(20mW~50mW)和大功率(50mW~100mW以上)三类。要使红外发光二极管产生调制光,只需在驱动管上再加一定频率的脉冲电压。



  红外对管应用

  红外线对管就是红外线发射与接收。它的发射与接收的方式有两种,一是直射式,二是反射式。直射式指发光二极管和接收管相对安放在发射与受控物的两端,中间相距一定距离;反射式指发光二极管和接收管并排一起,平常接收管始终无光照射,只在发光二极管发出的红外线碰到反射物时,接收管接收到反射回来的红外线才工作。

  红外线对管主要应用于游戏机、投币机、遥控器、各种安防监控设备、红外线摄像头、机械电子,电表,智能水表等。
